SM950  larmdonstyrning

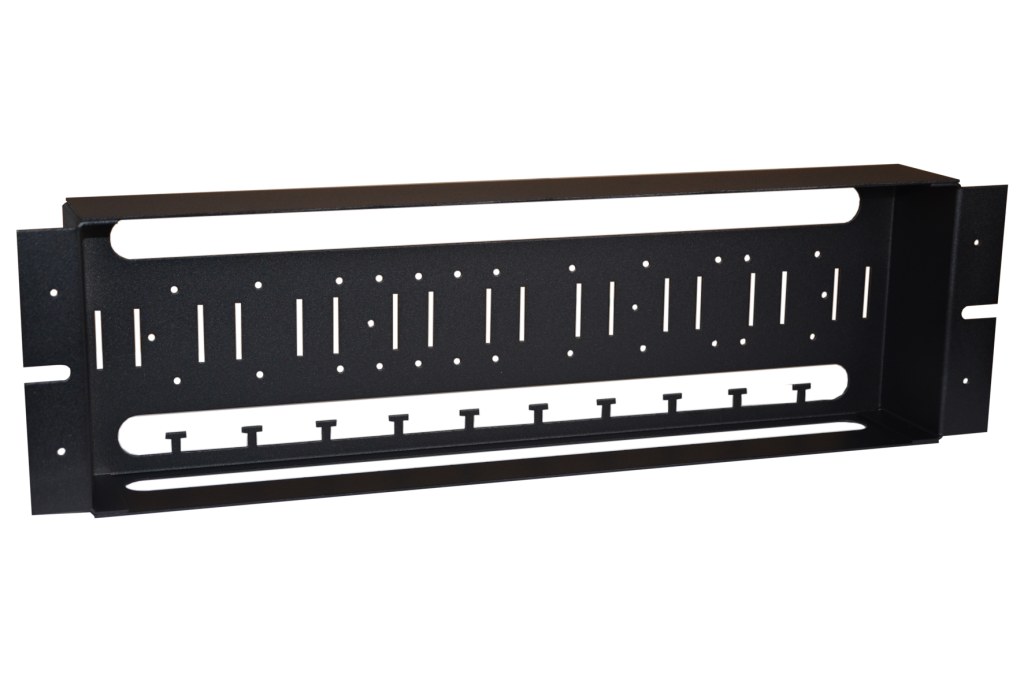

​​​​​​​SM950 är ett larmdonskort för montage i 19” kassett (SM913), i likriktare eller i kapsling för väggmontage. 19” kassetten SM913 kan förses med 4st kort. Det ger upp till 20 utgångar i en 19” enhet. Kapslingen för väggmontage är komplett med hållare och genomförningar och kan förses med ett styrkort för larmdon.

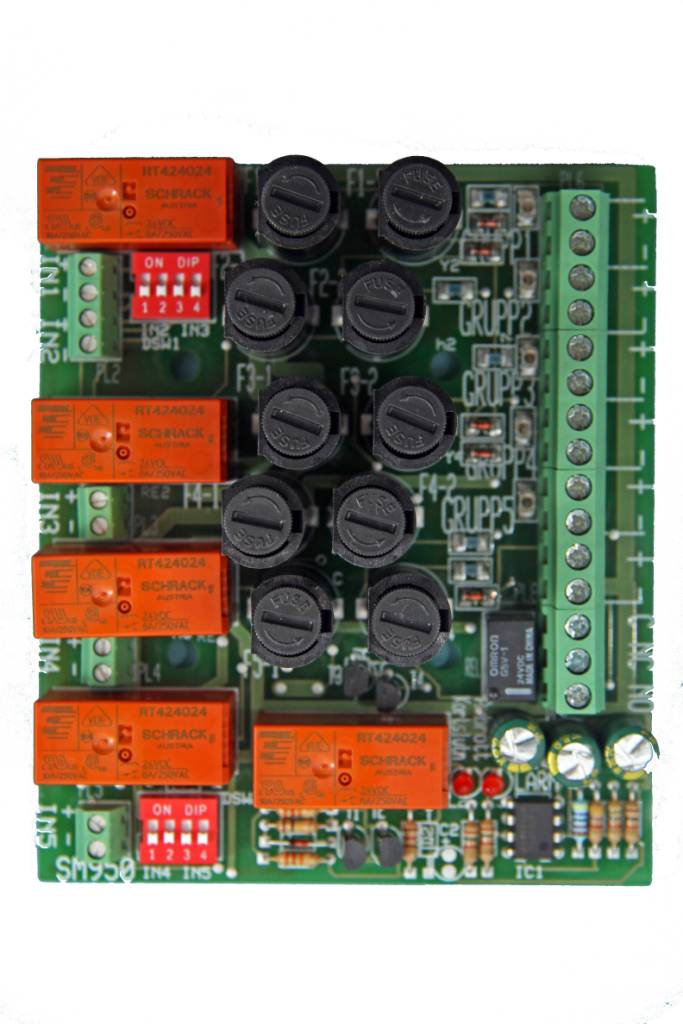

SM950 - kortet har 5st 2-poligt avsäkrade utgångar som vid leverans är försedda med 2As säkringar. Kan vid behov bytas till max 6,3 As säkringar, dock får det totala strömuttag på kortet ej överstiga 15A. För varje utgång finns ett kraftigt relä som kan belastas med max 8A. Plint för max 2,5 mm2 kabel. Styrning av reläerna görs med 5st separata ingångar och förses med slutmotstånd för brandlarmcentralen. Ingång 1 kan, genom att ställa dipswitchar, även aktivera andra utgångar.
​​​​​​​Utgångarna är slingövervakade och har indikering för avbrott eller kortslutning av slinga. Summalarm fel eller avbrott indikeras med ett relä med en potentialfri växling och feltyp på slinga indikeras med lysdioder. Alla utgångar måste avslutas med slutmotstånd 10 kohm.
Utgångar är försedda med 2AT säkringar, kan bytas till max 6,3 AT, totala strömuttag får ej överstiga 15A. Egenförbrukning är 30mA. Plint för max 2,5 mm2 kabel.

​​​​​​​Kan även monteras i batteribackup BF562 med DIN-skene sats 5257221 eller AESi med 5257222.


5247057 dokument5247057 dokument
5247057 dokument
Larmdonskort
Art nr Typ                     Ut VDC Max A Utgångar HxBxD Datablad Sve Datablad Eng
52 470 57 SM950 24 10 5x2A 2-pol 110x90x50
Tillbehör
Art nr Typ                     Beskrivning HxBxD Datablad Sve Datablad Eng
52 470 58 PCM150  Väggkapsling Transparant lock 180x130x80
52 572 21 DIN-fäste + DIN-skena DIN-fäste med DIN-skena 80mm ink. Skruv
52 572 22 Montagsats Montagsats SM950 för AESi
52 575 16 KOPPLINGSBOX 2 För SM950, SM920, SPM900 SERIEN
